Ostrava plánuje rekonstruovat podchod a tramvajové zastávky Důl Hlubina v centru města.
Město vypsalo veřejnou zakázku ne:
Vypracování investičního záměru a projektové dokumentace pro vydání rozhodnutí o umístění stavby „Modernizace podchodu u tramvajové zastávky Důl Hlubina“, k. ú. Moravská Ostrava, obec Ostrava vč. výkonu inženýrské činnosti pro získání pravomocného územního rozhodnutí.
Záměrem investora, Magistrátu města Ostravy – Odboru dopravy, je modernizace podchodu u tramvajové zastávky Důl Hlubina. Záměr je součástí dalších investičních akcí v této lokalitě. Jedná se o realizaci záchytného parkoviště P+R na volných plochách v Dolní oblasti Vítkovic, adaptaci administrativní budovy č.p. 3263 na sídlo společnosti Kofola a uvažovaný přesun trolejbusové smyčky z Náměstí republiky právě k zástavce Důl Hlubina. V dohledné době by na spojnici mezi vstupem do podchodu a parkovacími plochami měly rovněž vzniknout doplňkové služby pro cestující v podobě sociálního zázemí, drobného prodeje, bikesharingu atp. Cílem architektonické studie je tedy návrh dopravního terminálu, který bude odpovídat současným požadavkům na přepravu s důrazem na pohodlí a bezpečnost cestujících.
URBANISTICKO-ARCHITEKTONICKÝ KONCEPT

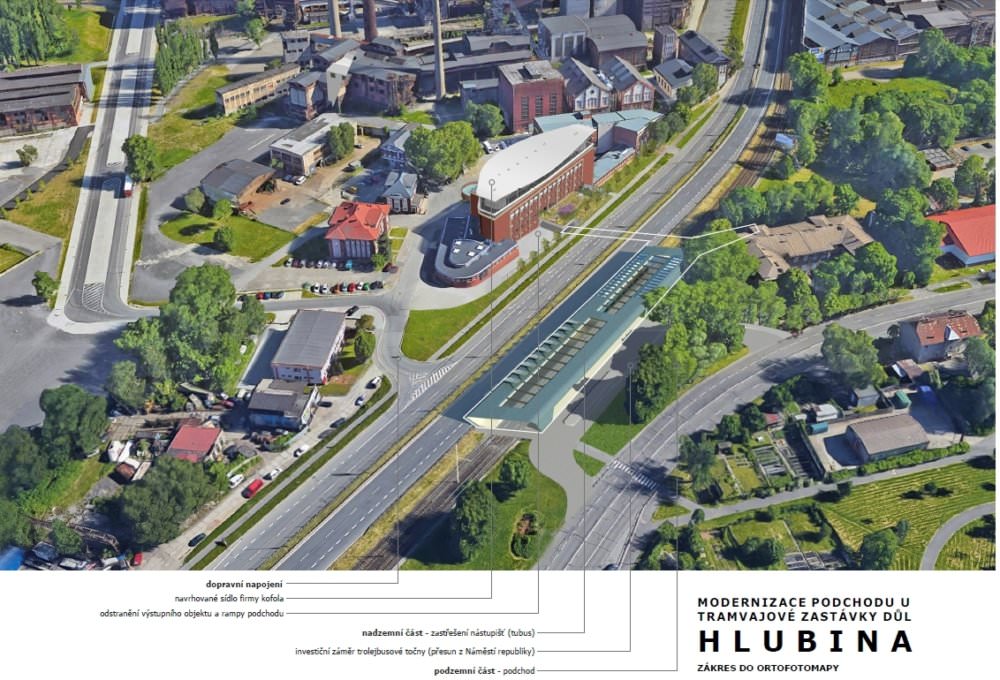

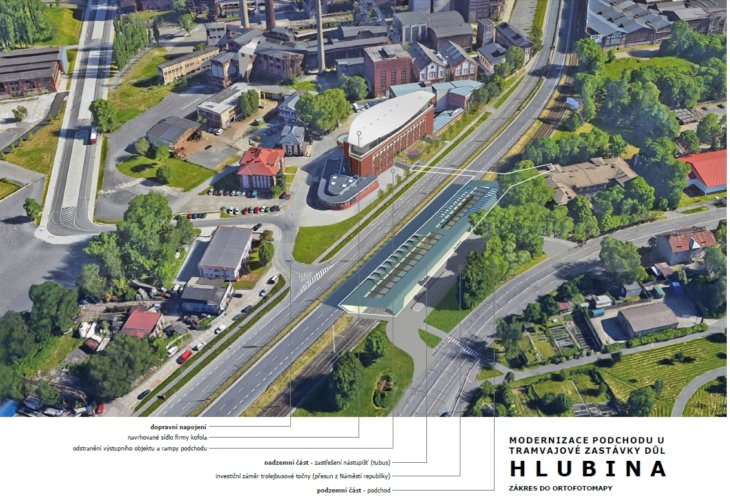

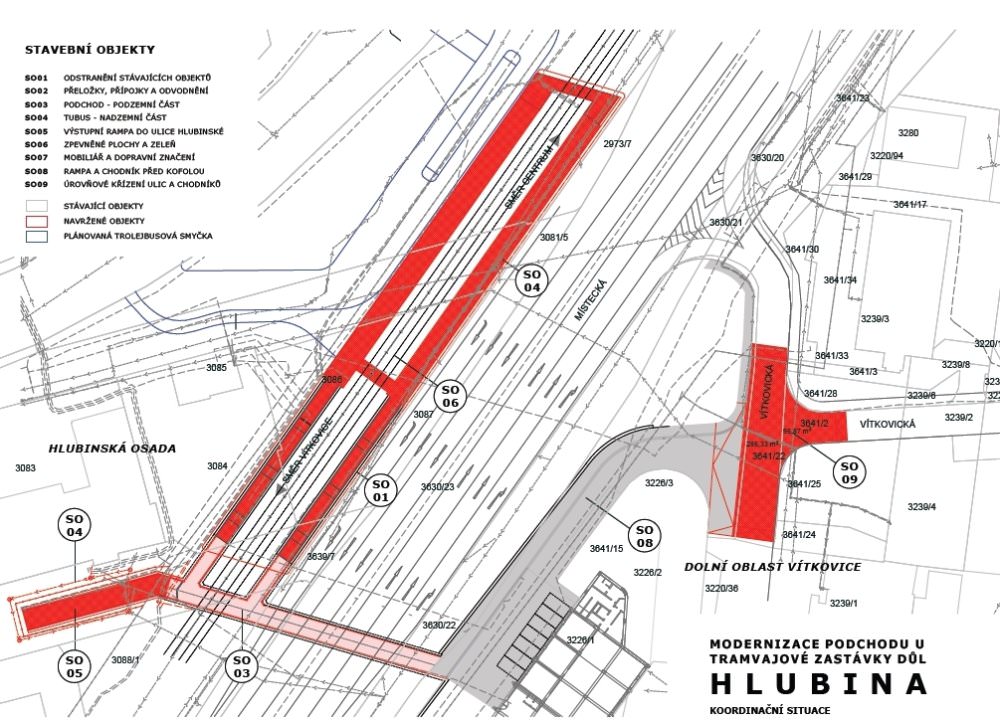

Návrh se skládá z podzemní části – podchodů a ramp, nadzemní části – zastřešení nástupišť (tubusu) a dopravního napojení v Dolní oblasti (přičemž rampa na straně Dolní oblasti je předmětem řešení i realizace společnosti Kofola ČeskoSlovensko a.s.). Urbanistické řešení reaguje na danosti v území. Dopravní napojení v Dolní oblasti – příjezd aut z ul. Místecké a příchod cestujících z parkoviště k podchodu – je již definováno stopou stávajících komunikací. Rampa, která na toto napojení navazuje, je z rozhodnutí společnosti Kofola rozšířena na 12,0m a je bez zastřešení. Dle platného územního plánu jsou to plochy s rozdílným způsobem využití / občanské vybavení. Druhý konec podchodu jsme v návrhu otevřeli a novou rampou spojili s Hlubinskou osadou, konkrétně do prodloužení ulice Hlubinské. Nadzemní objekt zastřešení je půdorysně vymezen stávajícími rampami a nástupišti. V uzemním plánu jsou to plochy s rozdílným způsobem využití / plochy pozemních komunikací.

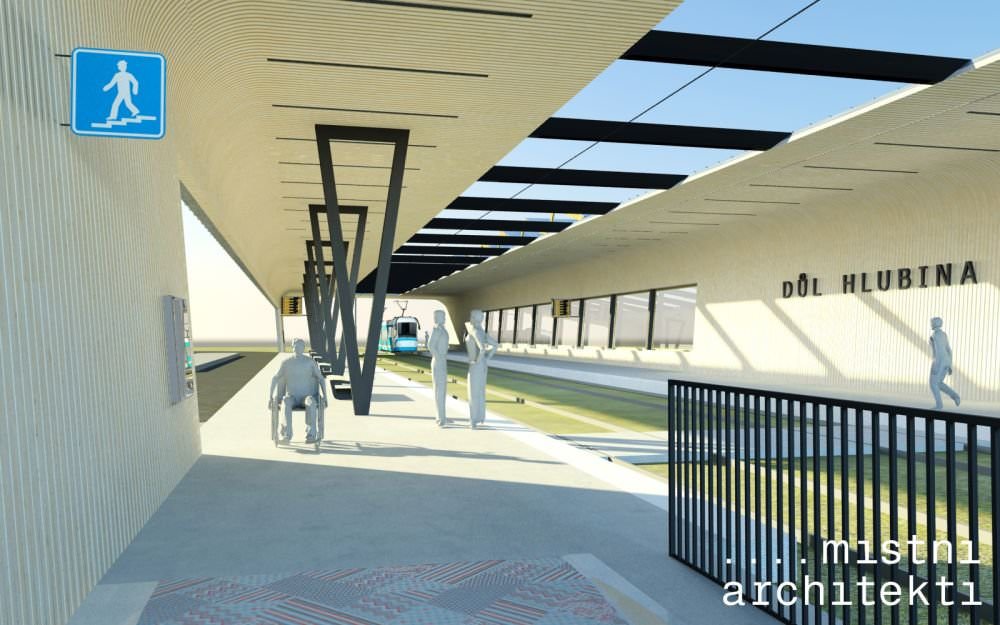

Řešení podzemní části – podchodu a navazujících ramp – je podřízeno komfortu a pocitu bezpečí. Návrh se snaží stísněné prostory (šířka 4,0, výška 2,6m) maximálně zesvětlit, opticky rozšířit a akusticky utlumit. V současné době jsou oba konce podchodu zaslepeny. Na straně Dolní oblasti dojde dle požadavku společnosti Kofola k jeho otevření do předprostoru administrativní budovy na úrovni 1.PP. Na druhé straně navrhujeme podchod rovněž otevřít do exteriéru a to na rampu pro pěší a cyklisty. Stěny a strop podchodu navrhujeme obložit cementovláknitými deskami smetanové
barvy s výrazným (hlubokým) reliéfem se svislým rastrem. Desky budou v pravidelném rozestupu doplněny IPtelevizemi – vždy naproti sobě. Přechody mezi svislými a vodorovnými plochami bude řešen fabiony (u podlahy i u stropu) z důvodu snazší údržby a optického rozšíření prostoru. Fabiony u podlahy budou řešeny betonovými tvarovkami, na které bude navazovat protiskluzová dlažba. Vzor dlažby tvoří symbolicky dvě stuhy, které sbíhají od nástupišť po rampách do podchodu, kde se vzájemně proplétají v diagonálním rastru. Barevnost stuh (dlažeb) je červená v případě nástupiště směřujícího do Vítkovic a modrá ve směru do centra. Vzor dlažby má dvě měřítka, jedno velké – na celou šířku podchodu a jedno malé – tvořené vzorem přímo v dlažbě. Podlaha v podchodu má příčný skon cca 2% do nového štěrbinového žlabu. Kryté rampy směřující k nástupištím jsou řešeny rovněž v barevné dlažbě a smetanovém obkladu, rampy otevřené – do Dolní oblasti a do Hlubinské osady – jsouřešeny v žulové kostce a opěrné zdi, včetně fabionů, vpohledovém betonu. Návrh předpokládá odstranění keramické dlažby včetně povrchového žlabu, dále vybourání vyzdívky a příčky v čele podchodu. Na rampách bude odstraněn asfaltový povrch.

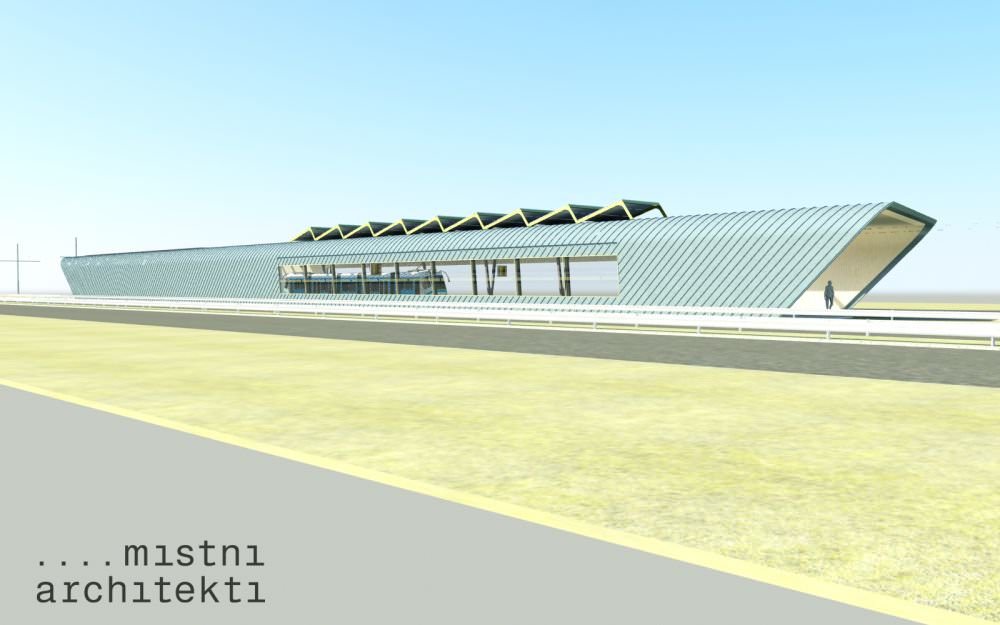

Vytvoření nové rampy do Hlubinské ulice je podmíněno přeložením vodovodního a plynovodního řadu, kanalizační přípojky, napěťových a datových kabelů. Nadzemní část je tvořena dvěma stříškami, které chrání vždy nástupiště a rampu. Stříšky jsou na obou koncích propojeny pro vytvoření dojmu velkorysé a vzdušné stavby – tubusu. Výrazně protáhlá proporce přízemního objektu spolu se skosenými čely, mírným vyšikmením zdí a kulatými přechody mezi zdmi a střechou dodávají této dopravní stavbě svěží dynamický charakter. Výrazně protáhlá proporce přízemního objektu spolu se skosenými čely a kulatými přechody mezi svislými a vodorovnými konstrukcemi dodávají této dopravní stavbě svěží dynamický charakter. V kontextu historických průmyslových staveb se svým designem výrazně odlišuje. Vnější plášť je tvořen předzvětralým modrošedým titanzinkovým plechem spojovaným na stojatou drážku, která je rovněž vedena pod úhlem 45º. Střecha resp. střechy objektu jsou v místě nad rampami vybaveny zasklenými světlíky. Interiér objektu je sestaven z překládaných jasanových palubek. Nástupiště jsou řešeny v betonu a plocha mezi kolejemi je zatravněná (doporučujeme provézt zatravnění tramvajového pásu i dále v obou směrech). Podle delší osy není stavba symetrická: strana, která přiléhá k Místecké ulici je tvořena plnou stěnou s oknem tvořící ochrannou hráz k této vytížené komunikaci, zatímco strana k Hlubinské osadě je otevřená. Toto řešení vzniklo na základě provozního požadavku oboustranného nástupiště. S uvažovaným přesunem trolejbusové smyčky a vzniku dopravního terminálu bude tramvajové nástupiště ve směru na Vítkovice společné i pro nástup do trolejbusů. Obě nástupiště budou na terénu spojeny beriérovými přechody, vždy na záčátku a na konci nástupišť, nebo bezbariérově pomocí ramp. Návrh předpokládá zbourání celé stávající nadzemní části tzn. zastřešení ramp, které je kombinací litého betonu a ocelové konstrukce a odstranění stávajících nástupišť.
KONSTRUKČNÍ ŘEŠENÍ

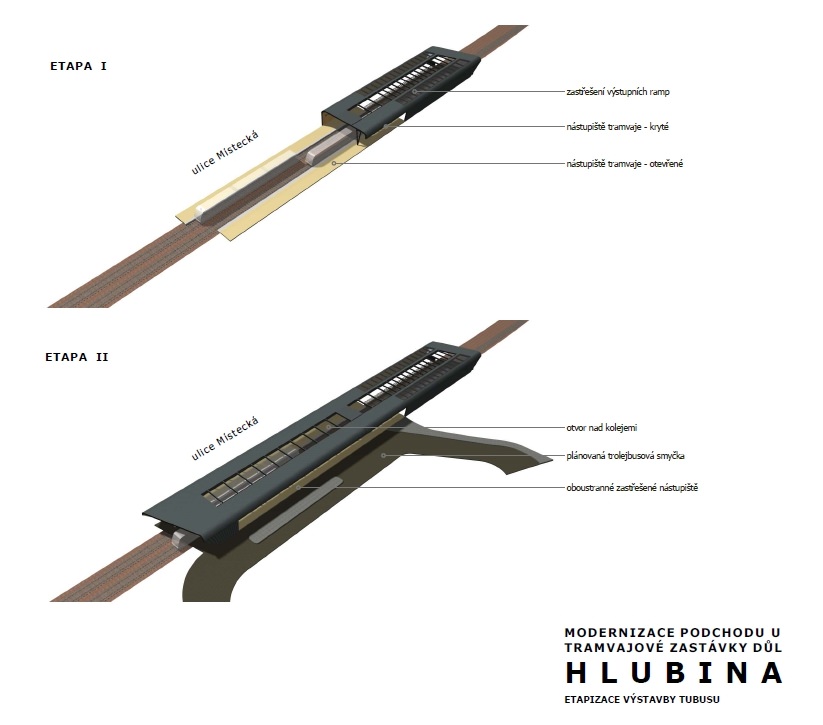

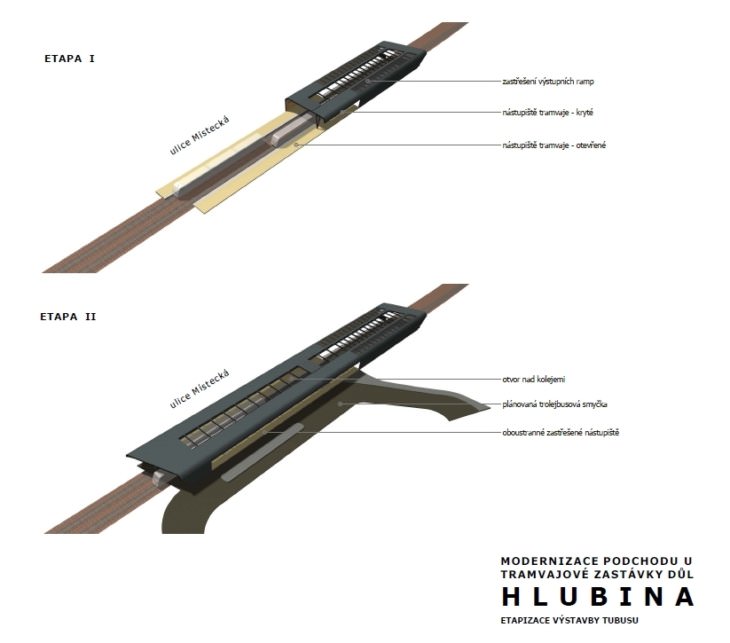

Zastřešení nástupišť je navrženo jako soustava 26ti rámů z ocelových plnostěnných nosníků, vzdálených 4,5 metru, propojených mezi sebou vodorovnými příčníky. Na koncích je soustava ztužena šikmými vzpěrami (v místě plných stěn). Základy budou upřesněny dle geologického průzkumu. Předpokládají se železobetonové patky. Před započetím projekčních prací je nutné provést sondu do stávajících žb konstrukcí podchodu a prověřit armovací výztuž. Návrh počítá i s možnou etapizaci stavby s ohledem na uvažovaný přesun trolejbusové smyčky. V případě výrazného zpoždění, nebo zrušení přesunu, je možné zrealizovat jenom část – přibližně polovinu – zastřešení, která by kryla pouze rampy.
